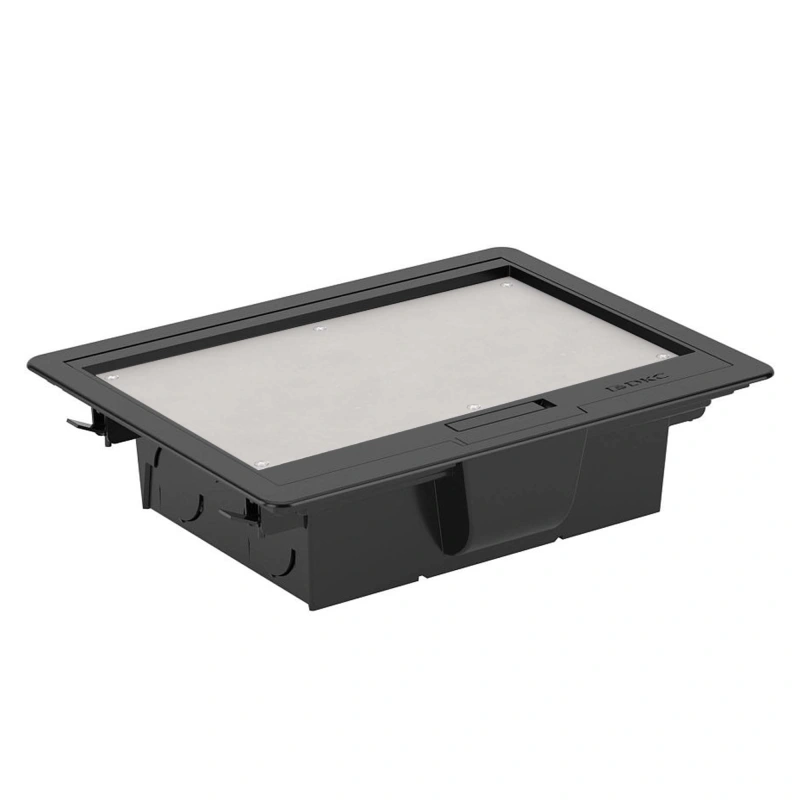

Лючок напольный 12 мод, черный RAL 9005
88012Комплект поставки:
• крышка − 1 шт.;
• основание − 1 шт.;
• суппорты на 6 модулей − 2 шт.;
• рамки (арт. F00015B) на 6 модулей − 2 шт.;
• кабельные вводы серии "Express" (арт. 54540) − 4 шт.;
• инструкция по монтажу − 1 шт.
Напольные лючки предназначены для организации рабочих мест с силовыми и информационными розетками в помещениях с большим открытым пространством. Подвод кабелей осуществляется в трубах или коробах.
Отличительные особенности:
Сливается с пространством
Крышка лючка утоплена ниже уровня пола для монтажа поверх крышки лючка плитки, ковролина, паркетной доски и т. д.
Надежная ударопрочная конструкция
Крышка лючка усилена стальным листом, благодаря которому допустимая нагрузка на крышку − 450 кг.
Монтаж электроустановочных изделий
В лючок возможен монтаж электроустановочных изделий серии "Brava", "Viva" и 45х45 мм различных производителей. Для этого используются двухмодульные каркасы, которые заказываются дополнительно, и рамки, которые поставляются в комплекте с лючком.
Порядок монтажа: установить ЭУИ защелкиванием в каркас, каркас установить в лючок, декоративная рамка защелкивается поверх каркасов.
Монтаж автоматических выключателей
Для монтажа в лючок автоматических выключателей необходимо установить соответствующий суппорт, вместе с которым поставляется DIN-рейка.
Монтаж труб
Лючок укомплектовывается кабельными вводами серии "Express" (4 шт.), обеспечивающими простой и легкий ввод труб с кабелями в лючок. Кабельные вводы рассчитаны на максимальный диаметр трубы или кабеля 40 мм.
Монтаж в фальшполах
Лючок рассчитан на максимальную толщину панелей фальшпола 40 мм. Отверстие в фальшполу должно иметь размеры 345х255 мм. Лючок закрепляется невыпадающими фиксаторами, находящимися в лючке с двух сторон.
Монтаж в бетонных полах
Для монтажа лючка в бетонных полах используется стальная опалубка (арт. 88234), с крышкой (арт. 88212). В опалубку с четырех сторон можно ввести трубы серии "Octopus" и "Express" или стальные неперфорированные лотки ДКС с крышками и перегородками серии "S5 Combitech" типоразмером 50х50, 100х50, 150х50, 200х50, 300х50 или 400х50 мм, для этого в опалубке имеется соответствующая перфорация. Опалубку со сплошной металлической крышкой (без лючка) можно использовать в качестве проходного лючка с организацией распайки и ответвлений.
