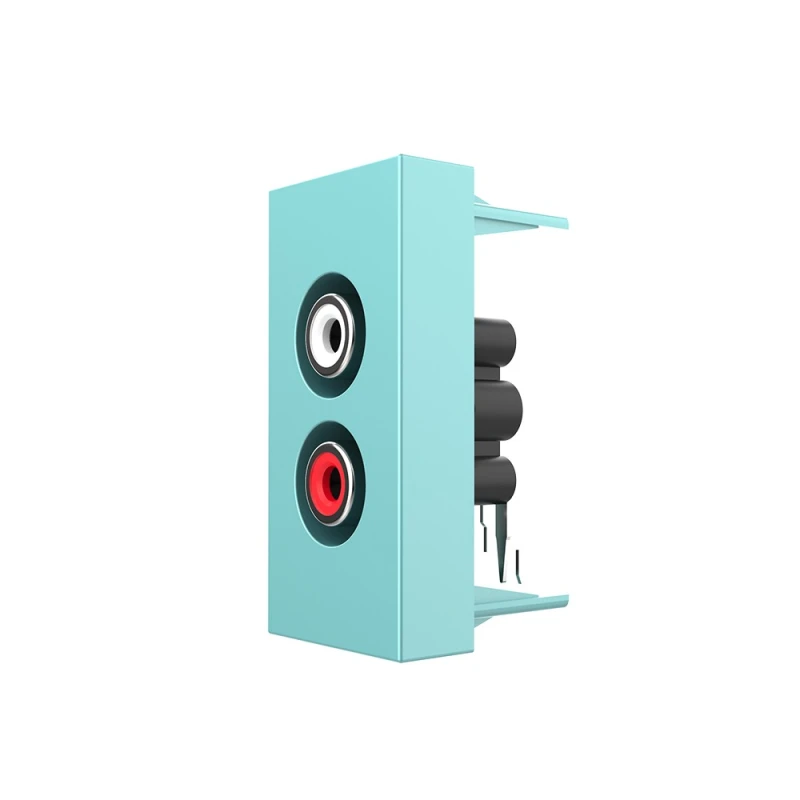

Розетка мультимедийная RCA аудио Livolo, цвет зеленый (механизм)

Механизм 1/2 розетки мультимедийной RCA аудио (тюльпан) LIVOLO BB-C7-1AD-18 зеленого цвета используется для подключения аудио стерео аппаратуры с периферийными усилителями, DVD-проигрывателями и др. RCA разъемы ввиду своей надежности и простоты коммутации (в частности, для данного типа разъема, практически невозможно перепутать полярность подключения) используются и для различных служебных интерфейсов.

Эксплуатация

Подсоедините провода согласно полярности (цвета разъема).

Комплектация

• Механизм 1/2 розетки.
• Металлический суппорт на комплект из двух штук 1/2 розетки.
• БЕЗ стеклянной рамки. Приобретается отдельно.

Монтаж

1. Достаньте комплектующие из упаковки.
2. Зафиксируйте механизм в металлическом суппорте.
3. Припаяйте провода в соответствии со схемой подключения.
4. Установите механизм в монтажной коробке (подрозетнике) с помощью винтов.
5. Установите стеклянную лицевую рамку.

Примечание: установка осуществляется в монтажную коробку (подрозетник) с минимальной глубиной 40 мм и диаметром 62-70 мм. Межцентровое расстояние для крепёжных винтов должно составлять не менее 60 мм.

Меры предосторожности

1. Потребитель несет ответственность за любой личный и имущественный ущерб, возникший в результате неправильного использования продукта в соответствии с руководством пользователя.
2. Следует избегать интенсивных физических действий, включая стуки, бросания, топтание, сдавливание и т. д.
