Назначение: для герметичного ввода труб и кабеля в корпуса распаячных коробок, щитков, шкафов и боксов.

Отличительные особенности:

Габаритные размеры кабельных вводов для труб ДКС указаны ниже...

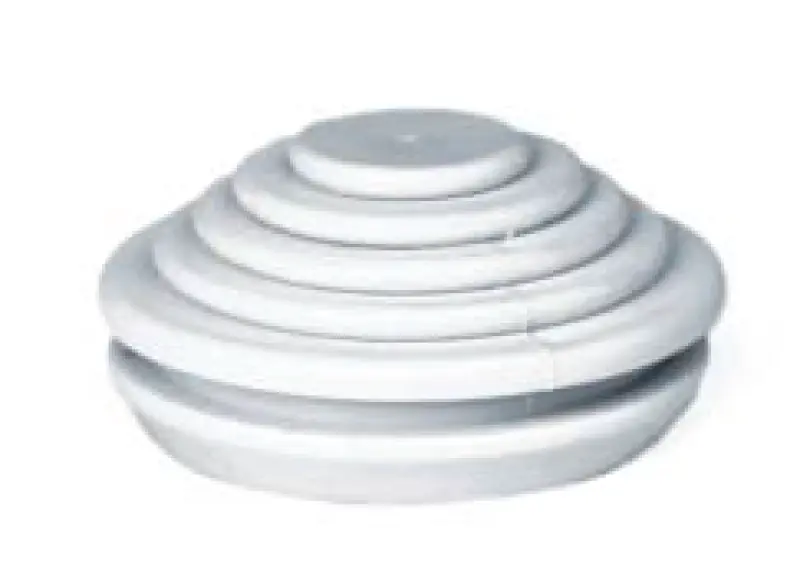

Кабельный ввод для труб, IP55

Габаритные размеры кабельного ввода для труб ДКС

Артикул	Макс. диаметр трубы или кабеля, мм	Диаметр монтажного отверстия, мм	Геометрические размеры, мм
Артикул	Макс. диаметр трубы или кабеля, мм	Диаметр монтажного отверстия, мм	A	B	C	E	D	F	K	H	L	Z
54520	20	23	5,5	11,5	15	20	23	26,5	29	16	9	2
54525	25	32	9,5	15	19	23,5	32	35	38	20	9	2
54532	32	40	14	17	22	30	40	43	47	20	9	2
54540	40	50	23,5	30	37,5	42,5	50	54	57	20	9	2

Габаритные размеры кабельного ввода для труб ДКС

Артикул	Макс. диаметр трубы или кабеля, мм	Диаметр монтажного отверстия, мм	Геометрические размеры, мм
Артикул	Макс. диаметр трубы или кабеля, мм	Диаметр монтажного отверстия, мм	A	B	C	E	D	F	K	H	L	Z
54520	20	23	5,5	11,5	15	20	23	26,5	29	16	9	2
54525	25	32	9,5	15	19	23,5	32	35	38	20	9	2
54532	32	40	14	17	22	30	40	43	47	20	9	2
54540	40	50	23,5	30	37,5	42,5	50	54	57	20	9	2
