	Назначение: для герметичного соединения армированных труб

	Отличительные особенности:

		Материал корпуса: полипропилен

		Материал уплотнителя: резина

		Цвет: серый RAL 7035

		Температура эксплуатации: от -25°С до +60°С

		Степень защиты: IP65

		Разъёмная конструкция

	Габаритные размеры муфт для армированных труб ДКС указаны ниже...

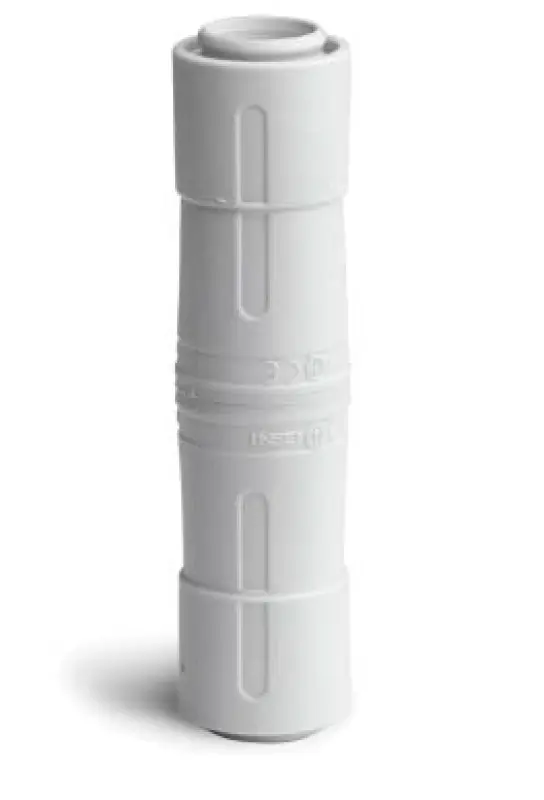

Муфта для труб армированных, IP65

Габаритные размеры

Артикул	Внутренний диаметр армир. трубы, мм	Геометрические размеры, мм
Артикул	Внутренний диаметр армир. трубы, мм	L	D	E	Dmin
55316	16	106	Ø26	22	Ø13
55320	20	120	Ø29	24	Ø17
55325	25	130	Ø35	25	Ø21
55332	32	146	Ø43	29	Ø27
55340	40	176	Ø52	30	Ø35
55350	50	188	Ø62	32	Ø45

Габаритные размеры

Артикул	Внутренний диаметр армир. трубы, мм	Геометрические размеры, мм
Артикул	Внутренний диаметр армир. трубы, мм	L	D	E	Dmin
55316	16	106	Ø26	22	Ø13
55320	20	120	Ø29	24	Ø17
55325	25	130	Ø35	25	Ø21
55332	32	146	Ø43	29	Ø27
55340	40	176	Ø52	30	Ø35
55350	50	188	Ø62	32	Ø45
