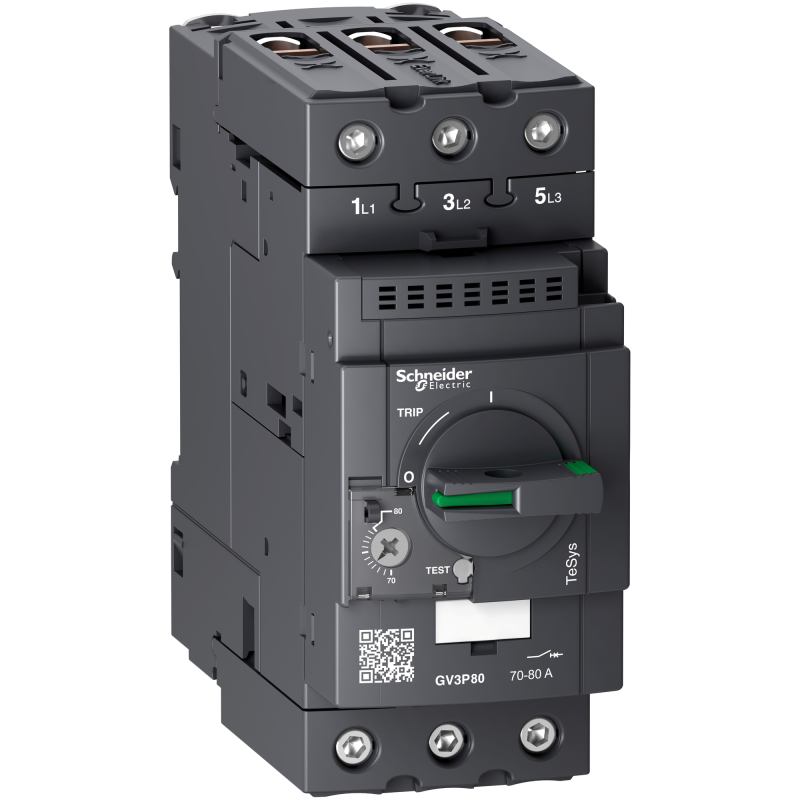

АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ С КОМБИНИРОВАННЫМ РАСЦЕПИТЕЛЕМ 70-80А ЗАЖИМ EVERLINK

Артикул товара: GV3P80

Код товара: 124-7290

Производитель: Schneider

На удалённом складе

Поставка — 7-10 дней

Наличие обновлено сегодня в 07:57

27497 руб.

С учетом НДС

Отключающая способность	50 kA
Рабочее напряжение (В)	2
Тип расцепителя	термомагнитный
Масса брутто (кг)	1.025
Серия	Schneider TeSys GV3

Автоматический выключатель GV3 серии TeSys Schneider Electric с комбинированным расцепителем; 3-полюсный; номинальный ток 70-80 А; уставка защиты от КЗ Ii = 1120 А( and plusmn; 20%); монтаж and ndash; на рейку или монтажную плату; способ управления - поворотная рукоятка; крепление - винтовые зажимы; ВхШхГ - 132х55х136 мм. Автоматические выключатели GV3 применяются в сетях до 690 В и обеспечивают защиту электродвигателей от коротких замыканий и прегрузки.

АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ С КОМБИНИРОВАННЫМ РАСЦЕПИТЕЛЕМ 70-80А ЗАЖИМ EVERLINK. диапазон: TeSys - наименование изделия: TeSys GV3 - краткое название устройства: GV3P - тип устройства или его аксессуаров: автоматический выключатель - область применения: двигатель - технология блока контроля и управления: термомагнитный. Преимущества: Надежное и безопасное подключение на долгое время, Гибкость применения благодаря дополнительным блокам, общим для серий GV2_GV3 на токи от 0 до 65 А, Повышенная компактность: ширина всего 55 мм, Простота и безопасность затяжки зажимов с помощью четырехмиллиметрового ключа Allen, Удобство монтажа на DIN_рейке благодаря двухпозиционному фиксатору, Эстетичный внешний вид кабельных соединений и экономия места благодаря кабельному вводу для подключения вторичных цепей, Новая запатентованная технология присоединения EverLink* обеспечивает постоянное качество зажима кабелей, Даже в случае текучести* проводников сила сжатия кабелей остаётся неизменной благодаря действию пружины силового соединителя.. применения: - Промышленные предприятия, инфраструктура, здания: Автоматические выключатели TeSys GV3 используются для управления и защиты электродвигателей в соответствии со стандартами IEC 947-2 и IEC 947-4-1.. *Запатентовано Schneider Electric..

Тип подключения силовой электрич. цепи	Винтовое соединение
Номин. коммутируем. мощность при AC-3, 400 В	45
Степень защиты (IP)	IP20
Количество полюсов	3
Высота	132
Ширина	55
Глубина	136
Конструкция прибора	Комплектное устройство в корпусе
Тип элемента управления	Кнопка поворотная
Диапазон уставки тока расцепления	70...80
Номин. продолжительный ток Iu	80
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания	1120...1120
Чувствительность к обрыву фазы	Да
Номин. отключающая способность Icu при 400 В, AC	50
Тип расцепителя	Термомагнитный
Номин. раб. напряжение	0...690
Номин. коммутируем. мощность при AC-3, 230 В	22

Размер (ШхВхГ)	5.5 x 13.2 x 13.6 см
Ширина	55 мм
Высота	132 мм
Глубина	136 мм
Номин. коммутируем. мощность при AC-3, 400 В	45 кВт
Номин. продолжительный ток Iu	80 А
Количество полюсов	3
Диапазон уставки тока расцепления	70...80 А
Степень защиты (IP)	IP20
Тип подключения силовой электрич. цепи	Винтовое соединение
Тип элемента управления	Кнопка поворотная
Тип расцепителя	Термомагнитный
Номин. коммутируем. мощность при AC-3, 230 В	22 кВт
Номин. отключающая способность Icu при 400 В, AC	50 кА
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания	1120...1120 А
Чувствительность к обрыву фазы	1
Конструкция прибора	Комплектное устройство в корпусе
Номин. раб. напряжение	230...690 В
Защита от термературы	1
