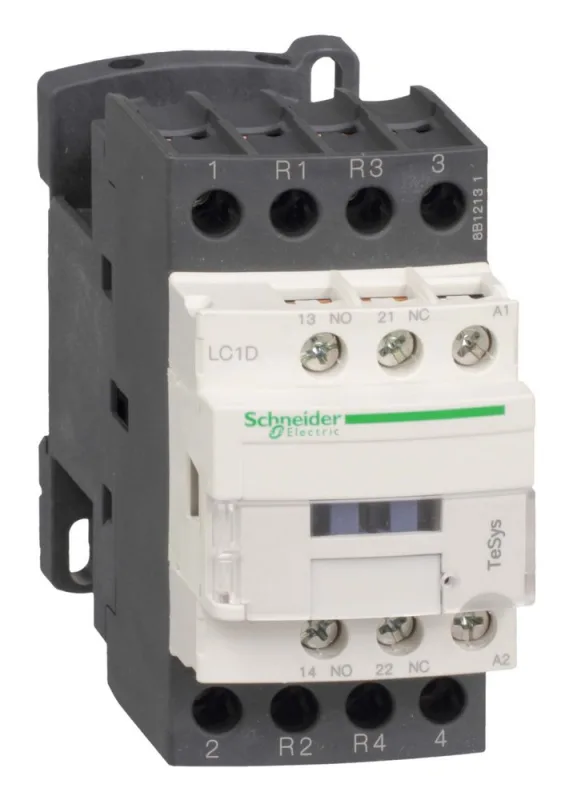

КОНТАКТОР D 4P (2НО+2НЗ),АС1 25 А,НО+НЗ,48V 50/60 ГЦ,

Контактор D 4p (2НО+2НЗ), АС1 25А,НО+НЗ,48В,50/60ГЦ. диапазон: TeSys - наименование изделия: TeSys D - тип устройства или его аксессуаров: контактор - краткое название устройства: LC1D - применение контактора: активная нагрузка - категория применения : AC-1 - описание полюсов: 4P - конфигурация главных контактов: 2 Н.О. + 2 Н.З. - [Ue] номинальное рабочее напряжение: <= 300 В постоянный ток для силовая цепь, <= 690 V переменный ток 25...400 Hz для силовая цепь - вспом. контакты, доступные на каждом контакторе: 1 Н.О. + 1 Н.З. - категория перенапряжения: III - [Ith] условный тепловой ток на открытом воздухе: 10 А в <= 60 °C для цепь сигнализации, 25 А в <= 60 °C для силовая цепь - Номинальная включающая способность Irms: 140 А переменный ток для цепь сигнализации в соответствии с IEC 60947-5-1, 250 А в 440 V для силовая цепь в соответствии с IEC 60947, 250 А постоянный ток для цепь сигнализации в соответствии с IEC 60947-5-1 - [Icw] номинальный кратковременно выдерживаемый ток: 105 А <= 40 °C 10 с силовая цепь, 210 А <= 40 °C 1 с силовая цепь, 61 А <= 40 °C 1 мин силовая цепь, 120 А 500 мс цепь сигнализации, 140 А 100 мс цепь сигнализации, 100 А 1 с цепь сигнализации, 30 А <= 40 °C 10 мин силовая цепь - соответствующий номинал предохранителя: 25 А gG в <= 690 V координация тип 2 для силовая цепь, 10 А gG для цепь сигнализации в соответствии с IEC 60947-5-1, 40 А gG в <= 690 V координация тип 1 для силовая цепь - [Ui] номинальное напряжение изоляции: 600 В для силовая цепь сертификации CSA, 600 В для цепь сигнализации сертификации CSA, 600 В для цепь сигнализации сертификации UL, 690 В для цепь сигнализации в соответствии с IEC 60947-1, 600 В для силовая цепь сертификации UL, 690 В для силовая цепь в соответствии с IEC 60947-4-1 - защитная крышка: с - монтажная опора: монтаж на панель, рейка - стандарты: IEC 60947-5-1, UL 508, CSA C22.2 № 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1 - сертификация продукта: CCC, UL, BV, CSA, DNV, GL, GOST, LROS (Lloyds register of shipping), RINA - присоединения: силовая цепь : винтовой зажим 2 кабель (-и) 1...4 мм? - жесткость кабеля: гибкий - без кабельный наконечник, силовая цепь : винтовой зажим 2 кабель (-и) 1...4 мм? - жесткость кабеля: жесткий кабель - без кабельный наконечник, цепь управления : винтовой зажим 1 кабель (-и) 1...4 мм? - жесткость кабеля: гибкий - без кабельный наконечник, силовая цепь : винтовой зажим 1 кабель (-и) 1...4 мм? - жесткость кабеля: гибкий - с кабельный наконечник, силовая цепь : винтовой зажим 1 кабель (-и) 1...4 мм? - жесткость кабеля: жесткий кабель - без кабельный наконечник, цепь управления : винтовой зажим 2 кабель (-и) 1...2,5 мм? - жесткость кабеля: гибкий - с кабельный наконечник, силовая цепь : винтовой зажим 2 кабель (-и) 1...2,5 мм? - жесткость кабеля: гибкий - с кабельный наконечник, цепь управления : винтовой зажим 1 кабель (-и) 1...4 мм? - жесткость кабеля: гибкий - с кабельный наконечник, цепь управления : винтовой зажим 2 кабель (-и) 1...4 мм? - жесткость кабеля: гибкий - без кабельный наконечник, силовая цепь : винтовой зажим 1 кабель (-и) 1...4 мм? - жесткость кабеля: гибкий - без кабельный наконечник, цепь управления : винтовой зажим 1 кабель (-и) 1...4 мм? - жесткость кабеля: жесткий кабель - без кабельный наконечник, цепь управления : винтовой зажим 2 кабель (-и) 1...4 мм? - жесткость кабеля: жесткий кабель - без кабельный наконечник - момент затяжки: силовая цепь : 1.7 Н-м - винтовой зажим - с помощью отвертки Philips No 2, силовая цепь : 1.7 Н-м - винтовой зажим - с помощью отвертки плоск. ? 6 мм, цепь управления : 1.7 Н-м - винтовой зажим - с помощью отвертки плоск. ? 6 мм, цепь управления : 1.7 Н-м - винтовой зажим - с помощью отвертки Philips No 2 - время срабатывания: 12...22 мс включение, 4...19 мс отключение - безопасный уровень надежности: B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1, B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1 - механическая износостойкость: 15 млн. циклов. Преимущества: • номинальный ток от 9 до 150А (АС3), • номинальное напряжения -690В;. • температура окружающей среды при работе от -50?С до+60?С;. • встроенные дополнительные контакты мгновенного типа 1НО+1НЗ;. • количество полюсов-3 или 4;. • широкий диапазон управляющего напряжения;. • безвинтовое крепление на 35-мм рейку или крепление на винтах;. • запатентованная концепция клеммных зажимов EverLink (от 40 до 65A). • система S-образных шин (позволяет быстро соединять аппараты, установленные. • в ряд на одной монтажной рейке) (от 40 до 65A). • Категории применения АС3,АС1,АС4,DC. Типы присоединения: винтовые, пружинные, втычные, с кабельными наконечниками.. применения: • пассажирские лифты, подъемники и лифты для товаров;. • системы обогрева, системы вентиляции и охлаждления;. • освещение;. • гаражные ворота, автоматические двери;. • автомобильные мойки;. • насосные станции, бассейны;. • погрузчики;. • конвейеры;. • и многое другое..
