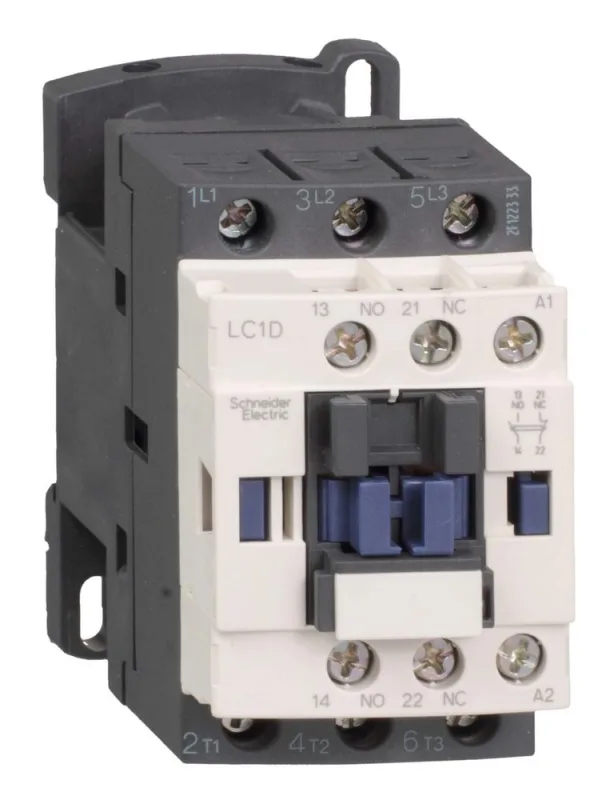

КОНТАКТОР D 3Р,18 A,НО+НЗ,220V 50/60 ГЦ,ЗАЖИМ ПОД ВИНТ,

Контактор D 3p, 18А,НО+НЗ,220В,50/60ГЦ,зажим под винт. диапазон: TeSys - наименование изделия: TeSys D - тип устройства или его аксессуаров: контактор - краткое название устройства: LC1D - применение контактора: активная нагрузка, управление электродвигателем - категория применения : AC-4, AC-1, AC-3 - описание полюсов: 3P - конфигурация главных контактов: 3 Н.О. - [Ue] номинальное рабочее напряжение: <= 690 V переменный ток 25...400 Hz для силовая цепь, <= 300 В постоянный ток для силовая цепь - [Icw] номинальный кратковременно допустимый ток: 32 А (<= 60 °C) в <= 440 V переменный ток AC-1 для силовая цепь, 18 А (<= 60 °C) в <= 440 V переменный ток AC-3 для силовая цепь - мощность двигателя, кВт: 10 кВт в 660...690 V переменный ток 50/60 Гц AC-3, 4 кВт в 220...230 V переменный ток 50/60 Гц AC-3, 10 кВт в 500 V переменный ток 50/60 Гц AC-3, 7.5 кВт в 380...400 V переменный ток 50/60 Гц AC-3 - мощность двигателя, л.с.: 15 лс в 575/600 V переменный ток 50/60 Гц для 3 фазы электродвигатели, 3 лс в 230/240 V переменный ток 50/60 Гц для 1 фаза электродвигатели, 1 лс в 115 V переменный ток 50/60 Гц для 1 фаза электродвигатели, 5 лс в 200/208 V переменный ток 50/60 Гц для 3 фазы электродвигатели, 10 лс в 460/480 V переменный ток 50/60 Гц для 3 фазы электродвигатели, 5 лс в 230/240 V переменный ток 50/60 Гц для 3 фазы электродвигатели - вспом. контакты, доступные на каждом контакторе: 1 Н.О. + 1 Н.З. - категория перенапряжения: III - [Ith] условный тепловой ток на открытом воздухе: 10 А в <= 60 °C для цепь сигнализации, 32 А в <= 60 °C для силовая цепь - Номинальная включающая способность Irms: 250 А постоянный ток для цепь сигнализации в соответствии с IEC 60947-5-1, 140 А переменный ток для цепь сигнализации в соответствии с IEC 60947-5-1, 300 А в 440 V для силовая цепь в соответствии с IEC 60947 - [Icw] номинальный кратковременно выдерживаемый ток: 100 А 1 с цепь сигнализации, 145 А <= 40 °C 10 с силовая цепь, 40 А <= 40 °C 10 мин силовая цепь, 84 А <= 40 °C 1 мин силовая цепь, 140 А 100 мс цепь сигнализации, 120 А 500 мс цепь сигнализации, 240 А <= 40 °C 1 с силовая цепь - соответствующий номинал предохранителя: 35 А gG в <= 690 V координация тип 2 для силовая цепь, 50 А gG в <= 690 V координация тип 1 для силовая цепь, 10 А gG для цепь сигнализации в соответствии с IEC 60947-5-1 - [Ui] номинальное напряжение изоляции: 690 В для силовая цепь в соответствии с IEC 60947-4-1, 690 В для цепь сигнализации в соответствии с IEC 60947-1, 600 В для силовая цепь сертификации CSA, 600 В для цепь сигнализации сертификации UL, 600 В для силовая цепь сертификации UL, 600 В для цепь сигнализации сертификации CSA - электрическая износостойкость: 1 млн. циклов 32 А AC-1 при Ue <= 440 V, 1.65 млн. циклов 18 А AC-3 при Ue <= 440 V - мощность, рассеиваемая одним полюсом: 0.8 Вт AC-3, 2.5 Вт AC-1 - защитная крышка: без - монтажная опора: монтаж на панель, рейка - стандарты: CSA C22.2 № 14, EN 60947-4-1, EN 60947-5-1, UL 508, IEC 60947-4-1, IEC 60947-5-1 - сертификация продукта: CCC, UL, GOST, DNV, LROS (Lloyds register of shipping), RINA, BV, CSA, GL - присоединения: силовая цепь : винтовой зажим 2 кабель (-и) 1...4 мм? - жесткость кабеля: гибкий - с кабельным наконечником, силовая цепь : винтовой зажим 2 кабель (-и) 1.5...6 мм? - жесткость кабеля: жесткий кабель - без кабельный наконечник, цепь управления : винтовой зажим 2 кабель (-и) 1...2,5 мм? - жесткость кабеля: гибкий - с кабельный наконечник, силовая цепь : винтовой зажим 1 кабель (-и) 1.5...6 мм? - жесткость кабеля: жесткий кабель - без кабельный наконечник, силовая цепь : винтовой зажим 2 кабель (-и) 1.5...6 мм? - жесткость кабеля: гибкий - без наконечника, цепь управления : винтовой зажим 1 кабель (-и) 1...4 мм? - жесткость кабеля: гибкий - с кабельный наконечник, силовая цепь : винтовой зажим 1 кабель (-и) 1...6 мм? - жесткость кабеля: гибкий - с кабельный наконечник, силовая цепь : винтовой зажим 1 кабель (-и) 1.5...6 мм? - жесткость кабеля: гибкий - без кабельный наконечник, цепь управления : винтовой зажим 1 кабель (-и) 1...4 мм? - жесткость кабеля: гибкий - без кабельный наконечник, цепь управления : винтовой зажим 1 кабель (-и) 1...4 мм? - жесткость кабеля: жесткий кабель - без кабельный наконечник, цепь управления : винтовой зажим 2 кабель (-и) 1...4 мм? - жесткость кабеля: гибкий - без кабельный наконечник, цепь управления : винтовой зажим 2 кабель (-и) 1...4 мм? - жесткость кабеля: жесткий кабель - без кабельный наконечник - момент затяжки: цепь управления : 1.7 Н-м - винтовой зажим - с помощью отвертки Philips No 2, цепь управления : 1.7 Н-м - винтовой зажим - с помощью отвертки плоск. ? 6 мм, силовая цепь : 1.7 Н-м - винтовой зажим - с помощью отвертки Philips No 2, силовая цепь : 1.7 Н-м - винтовой зажим - с помощью отвертки плоск. ? 6 мм - время срабатывания: 12...22 мс включение, 4...19 мс отключение - безопасный уровень надежности: B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1, B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1 - механическая износостойкость: 15 млн. циклов. Преимущества: • номинальный ток от 9 до 150А (АС3), • номинальное напряжения -690В;. • температура окружающей среды при работе от -50?С до+60?С;. • встроенные дополнительные контакты мгновенного типа 1НО+1НЗ;. • количество полюсов-3 или 4;. • широкий диапазон управляющего напряжения;. • безвинтовое крепление на 35-мм рейку или крепление на винтах;. • запатентованная концепция клеммных зажимов EverLink (от 40 до 65A). • система S-образных шин (позволяет быстро соединять аппараты, установленные. • в ряд на одной монтажной рейке) (от 40 до 65A). • Категории применения АС3,АС1,АС4,DC. Типы присоединения: винтовые, пружинные, втычные, с кабельными наконечниками.. применения: • пассажирские лифты, подъемники и лифты для товаров;. • системы обогрева, системы вентиляции и охлаждления;. • освещение;. • гаражные ворота, автоматические двери;. • автомобильные мойки;. • насосные станции, бассейны;. • погрузчики;. • конвейеры;. • и многое другое..
