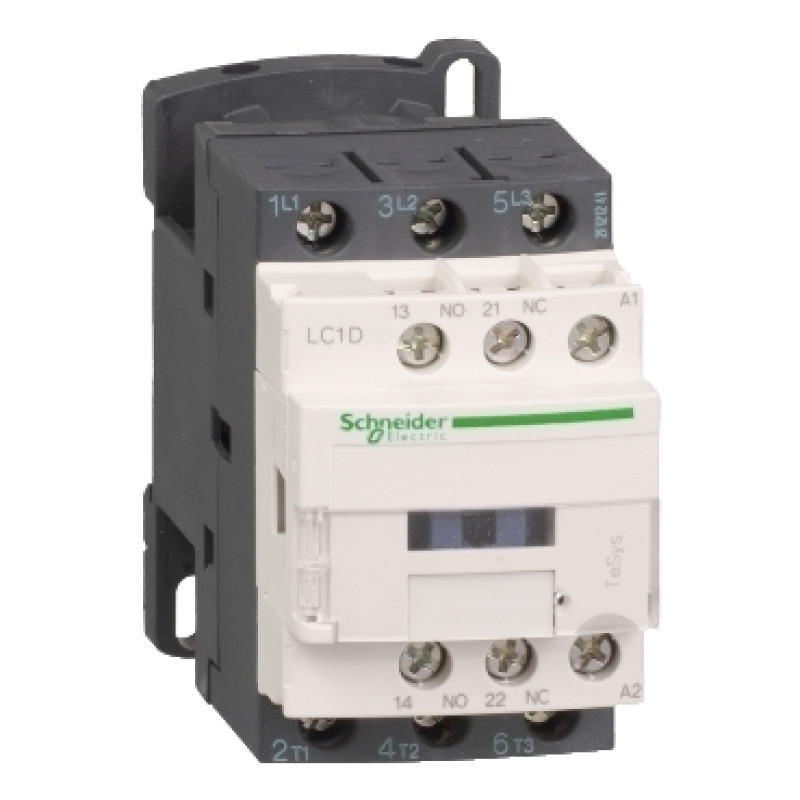

КОНТАКТОР D 3Р,38 A,НО+НЗ,110В.DC.,ЗАЖИМ ПОД КОЛЬЦ. НАКОН.,КОНТАКТОРЫ СПЕЦИАЛИЗИРОВАННЫЕ ДЛЯ ПОЕЗДОВ

Контактор, 3p (3 НО), AC-3, 38A, 110 В постоянный ток катушка. диапазон: TeSys - наименование изделия: TeSys D - тип устройства или его аксессуаров: контактор - краткое название устройства: LC1D - применение контактора: управление электродвигателем, активная нагрузка - категория применения : AC-3, AC-1 - описание полюсов: 3P - конфигурация главных контактов: 3 Н.О. - [Ue] номинальное рабочее напряжение: <= 690 V переменный ток 25...400 Hz для силовая цепь, <= 300 В постоянный ток для силовая цепь - [Icw] номинальный кратковременно допустимый ток: 38 А (<= 60 °C) в <= 440 V переменный ток AC-3 для силовая цепь, 50 А (<= 60 °C) в <= 440 V переменный ток AC-1 для силовая цепь - мощность двигателя, кВт: 9 кВт при 220...230 V переменный ток 50 Гц - тип катушки: стандартный - вспом. контакты, доступные на каждом контакторе: 1 Н.О. + 1 Н.З. - категория перенапряжения: III - [Ith] условный тепловой ток на открытом воздухе: 50 А в <= 60 °C для силовая цепь, 10 А в <= 60 °C для цепь сигнализации - Номинальная включающая способность Irms: 140 А переменный ток для цепь сигнализации в соответствии с IEC 60947-5-1, 250 А постоянный ток для цепь сигнализации в соответствии с IEC 60947-5-1, 550 А в 440 V для силовая цепь в соответствии с IEC 60947 - [Icw] номинальный кратковременно выдерживаемый ток: 120 А 500 мс цепь сигнализации, 60 А <= 40 °C 10 мин силовая цепь, 140 А 100 мс цепь сигнализации, 150 А <= 40 °C 1 мин силовая цепь, 100 А 1 с цепь сигнализации, 310 А <= 40 °C 10 с силовая цепь, 430 А <= 40 °C 1 с силовая цепь - соответствующий номинал предохранителя: 63 А gG в <= 690 V координация тип 1 для силовая цепь, 10 А gG для цепь сигнализации в соответствии с IEC 60947-5-1, 63 А gG в <= 690 V координация тип 2 для силовая цепь - [Ui] номинальное напряжение изоляции: 690 В для цепь сигнализации в соответствии с IEC 60947-1, 690 В для силовая цепь в соответствии с IEC 60947-4-1 - электрическая износостойкость: 1.4 млн. циклов 50 А AC-1 при Ue <= 440 V, 1.4 млн. циклов 38 А AC-3 при Ue <= 440 V - мощность, рассеиваемая одним полюсом: 3 Вт AC-3, 5 Вт AC-1 - защитная крышка: с - монтажная опора: монтаж на панель, рейка - стандарты: EN 45545 R22 HL3, UL 60947-4-1, CSA C22.2 No 60947-4-1, EN/IEC 60947-4-1, EN/IEC 60947-5-1 - сертификация: CCC, CSA, EAC, UL, IEC - присоединения: силовая цепь : клеммы с кольцевыми наконечниками - наружный диаметр: 12 mm, цепь управления : клеммы с кольцевыми наконечниками - наружный диаметр: 8 мм - момент затяжки: цепь управления : 1.7 Н-м - клеммы с кольцевыми наконечниками - с помощью отвертки Philips No 2 винт: M3,5, цепь управления : 1.7 Н-м - клеммы с кольцевыми наконечниками - с помощью отвертки плоск. ? 6 мм винт: M3,5, силовая цепь : 2.5 Н-м - клеммы с кольцевыми наконечниками - с помощью отвертки плоск. ? 6 мм винт: M4, силовая цепь : 2.5 Н-м - клеммы с кольцевыми наконечниками - с помощью отвертки Philips No 2 винт: M4 - время срабатывания: 16...32 ms отключение, 55...75 ms включение - безопасный уровень надежности: B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1, B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1. Преимущества: • номинальный ток от 9 до 150А (АС3), • номинальное напряжения -690В;. • температура окружающей среды при работе от -50?С до+60?С;. • встроенные дополнительные контакты мгновенного типа 1НО+1НЗ;. • количество полюсов-3 или 4;. • широкий диапазон управляющего напряжения;. • безвинтовое крепление на 35-мм рейку или крепление на винтах;. • запатентованная концепция клеммных зажимов EverLink (от 40 до 65A). • система S-образных шин (позволяет быстро соединять аппараты, установленные. • в ряд на одной монтажной рейке) (от 40 до 65A). • Категории применения АС3,АС1,АС4,DC. Типы присоединения: винтовые, пружинные, втычные, с кабельными наконечниками.. применения: • пассажирские лифты, подъемники и лифты для товаров;. • системы обогрева, системы вентиляции и охлаждления;. • освещение;. • гаражные ворота, автоматические двери;. • автомобильные мойки;. • насосные станции, бассейны;. • погрузчики;. • конвейеры;. • и многое другое..
