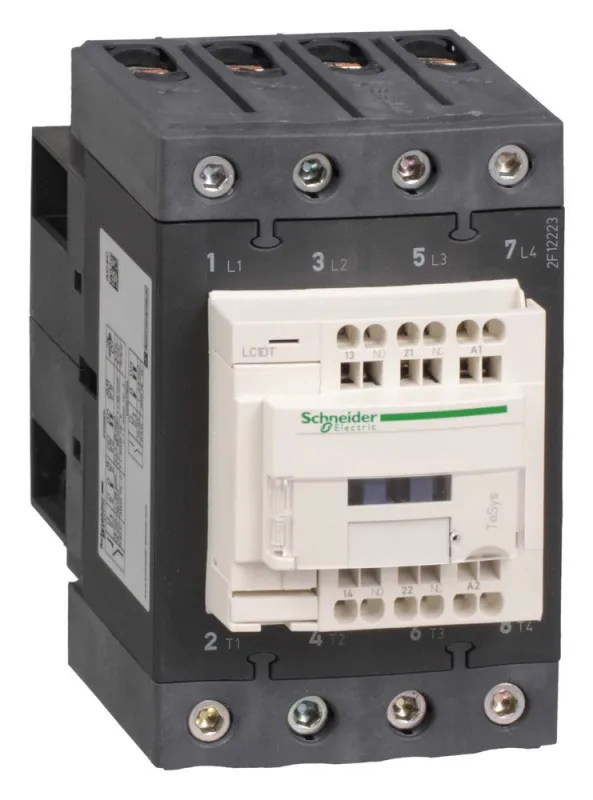

4Р КОНТАКТОР EVERLINK AC1 415В 60 A ПРУЖИННЫЙ ЗАЖИМ, КАТУШКА УПР. 48В AC 50/60ГЦ

Контактор D 4p EVERLINK AC1 415В 60A пружинный,48В AC 50/60ГЦ. диапазон: TeSys - наименование изделия: TeSys D - тип устройства или его аксессуаров: контактор - краткое название устройства: LC1D - применение контактора: активная нагрузка - категория применения : AC-1 - описание полюсов: 4P - конфигурация главных контактов: 4 Н.О. - [Ue] номинальное рабочее напряжение: <= 690 V переменный ток 25...400 Hz для силовая цепь, <= 300 В постоянный ток для силовая цепь - вспом. контакты, доступные на каждом контакторе: 1 Н.О. + 1 Н.З. - категория перенапряжения: III - [Ith] условный тепловой ток на открытом воздухе: 10 А в <= 60 °C для цепь сигнализации, 60 А в <= 60 °C для силовая цепь - Номинальная включающая способность Irms: 800 А в 440 V для силовая цепь в соответствии с IEC 60947, 250 А постоянный ток для цепь сигнализации в соответствии с IEC 60947-5-1, 140 А переменный ток для цепь сигнализации в соответствии с IEC 60947-5-1 - [Icw] номинальный кратковременно выдерживаемый ток: 100 А 1 с цепь сигнализации, 120 А 500 мс цепь сигнализации, 165 А <= 40 °C 1 мин силовая цепь, 320 А <= 40 °C 10 с силовая цепь, 720 А <= 40 °C 1 с силовая цепь, 140 А 100 мс цепь сигнализации, 72 А <= 40 °C 10 мин силовая цепь - соответствующий номинал предохранителя: 80 А gG в <= 690 V координация тип 1 для силовая цепь, 80 А gG в <= 690 V координация тип 2 для силовая цепь, 10 А gG для цепь сигнализации в соответствии с IEC 60947-5-1 - [Ui] номинальное напряжение изоляции: 600 В для силовая цепь сертификации UL, 690 В для цепь сигнализации в соответствии с IEC 60947-1, 690 В для силовая цепь в соответствии с IEC 60947-4-1, 600 В для силовая цепь сертификации CSA, 600 В для цепь сигнализации сертификации CSA, 600 В для цепь сигнализации сертификации UL - защитная крышка: с - монтажная опора: рейка, монтаж на панель - стандарты: CSA C22.2 № 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-5-1, UL 508, IEC 60947-4-1 - сертификация продукта: CCC, DNV, GOST, RINA, BV, CSA, GL, LROS (Lloyds register of shipping), UL - присоединения: силовая цепь : пружинный зажим 1 кабель (-и) 1...35 мм? - жесткость кабеля: жесткий кабель - без кабельный наконечник, силовая цепь : пружинный зажим 2 кабель (-и) 1...25 мм? - жесткость кабеля: жесткий кабель - без кабельный наконечник, цепь управления : пружинные зажимы 1 кабель (-и) 2,5 мм? - жесткость кабеля: гибкий - без кабельный наконечник, силовая цепь : пружинный зажим 1 кабель (-и) 1...35 мм? - жесткость кабеля: гибкий - без кабельный наконечник, силовая цепь : пружинный зажим 2 кабель (-и) 1...25 мм? - жесткость кабеля: гибкий - без кабельный наконечник, цепь управления : пружинные зажимы 2 кабель (-и) 2,5 мм? - жесткость кабеля: гибкий - без кабельный наконечник, силовая цепь : пружинный зажим 2 кабель (-и) 1...25 мм? - жесткость кабеля: гибкий - с кабельный наконечник, силовая цепь : пружинный зажим 1 кабель (-и) 1...35 мм? - жесткость кабеля: гибкий - с кабельный наконечник - момент затяжки: силовая цепь : 8 Н-м - винтовой зажим - кабель 25...35 мм? шестигранный 4 мм, силовая цепь : 5 Нм - винтовой зажим - кабель 2.5...25 мм? шестигранный 4 мм - время срабатывания: 4...19 мс отключение, 12...26 мс включение - безопасный уровень надежности: B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1, B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1 - механическая износостойкость: 6 млн. циклов. Преимущества: • номинальный ток от 9 до 150А (АС3), • номинальное напряжения -690В;. • температура окружающей среды при работе от -50?С до+60?С;. • встроенные дополнительные контакты мгновенного типа 1НО+1НЗ;. • количество полюсов-3 или 4;. • широкий диапазон управляющего напряжения;. • безвинтовое крепление на 35-мм рейку или крепление на винтах;. • запатентованная концепция клеммных зажимов EverLink (от 40 до 65A). • система S-образных шин (позволяет быстро соединять аппараты, установленные. • в ряд на одной монтажной рейке) (от 40 до 65A). • Категории применения АС3,АС1,АС4,DC. Типы присоединения: винтовые, пружинные, втычные, с кабельными наконечниками.. применения: • пассажирские лифты, подъемники и лифты для товаров;. • системы обогрева, системы вентиляции и охлаждления;. • освещение;. • гаражные ворота, автоматические двери;. • автомобильные мойки;. • насосные станции, бассейны;. • погрузчики;. • конвейеры;. • и многое другое..
