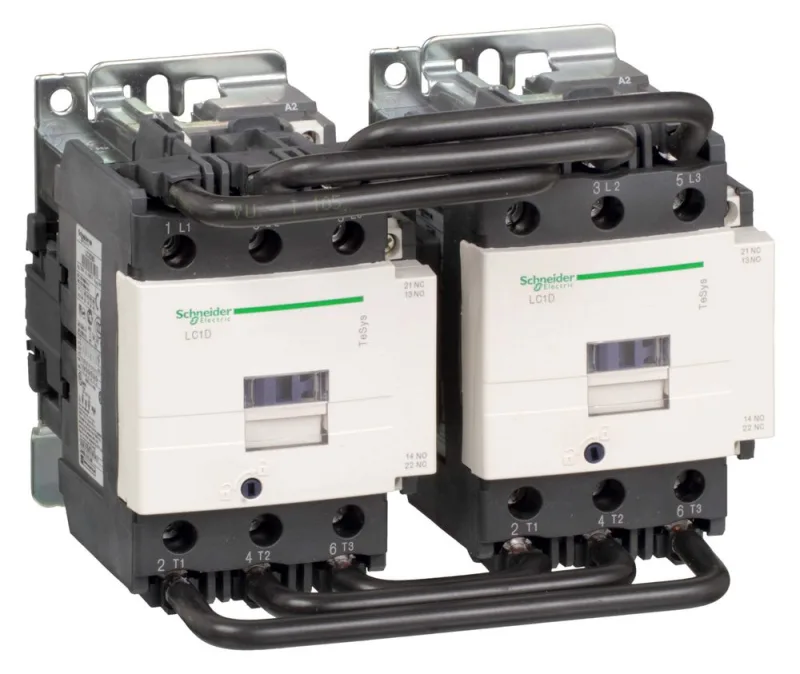

КОНТАКТОР РЕВ.3Р,95A,НО+НЗ,110V50ГЦ,
Код товара
209-031
Артикул
Марка
Schneider
82200 ₽
Под заказ
Расширенный обмен / возврат
Вы можете вернуть или обменять купленный товар в течение 60 дней с момента покупки.
Экспресс-доставка
При наличии на нашем складе, отправим в тот же день Яндекс.Доставкой.
Официальный дилер
У всех товаров есть гарантия производителя.
Реверсивный контактор D 3p, 95А,НО+НЗ,110B,50/60ГЦ. диапазон: TeSys - наименование изделия: TeSys D - краткое название устройства: LC2D - применение контактора: активная нагрузка, управление электродвигателем - категория применения : AC-3, AC-1 - комплектация изделия: предварительно собранный с силовой сборной шиной реверсирования - описание полюсов: 3P - конфигурация главных контактов: 3 Н.О. - [Ue] номинальное рабочее напряжение: <= 300 В постоянный ток для силовая цепь, <= 1000 V переменный ток 25...400 Hz для силовая цепь - [Icw] номинальный кратковременно допустимый ток: 125 А (<= 60 °C) в <= 440 V переменный ток AC-1 для силовая цепь, 95 А (<= 60 °C) в <= 440 V переменный ток AC-3 для силовая цепь - мощность двигателя, кВт: 55 кВт в 500 V переменный ток 50/60 Гц, 45 кВт в 380...400 V переменный ток 50/60 Гц, 25 кВт в 220...230 V переменный ток 50/60 Гц, 45 кВт в 1000 V переменный ток 50/60 Гц, 45 кВт в 415...440 V переменный ток 50/60 Гц, 45 кВт в 660...690 V переменный ток 50/60 Гц - мощность двигателя, л.с.: 25 лс в 230/240 V переменный ток 50/60 Гц для 3 фазы электродвигатели, 60 лс в 575/600 V переменный ток 50/60 Гц для 3 фазы электродвигатели, 15 лс в 230/240 V переменный ток 50/60 Гц для 1 фаза электродвигатели, 7.5 лс в 115 V переменный ток 50/60 Гц для 1 фаза электродвигатели, 60 лс в 460/480 V переменный ток 50/60 Гц для 3 фазы электродвигатели, 20 лс в 200/208 V переменный ток 50/60 Гц для 3 фазы электродвигатели - вспом. контакты, доступные на каждом контакторе: 1 Н.О. + 1 Н.З. - категория перенапряжения: III - [Ith] условный тепловой ток на открытом воздухе: 10 А в <= 60 °C для цепь сигнализации, 125 А в <= 60 °C для силовая цепь - Номинальная включающая способность Irms: 140 А переменный ток для цепь сигнализации в соответствии с IEC 60947-5-1, 1100 А в 440 V для силовая цепь в соответствии с IEC 60947, 250 А постоянный ток для цепь сигнализации в соответствии с IEC 60947-5-1 - [Icw] номинальный кратковременно выдерживаемый ток: 800 А <= 40 °C 10 с силовая цепь, 120 А 500 мс цепь сигнализации, 400 А <= 40 °C 1 мин силовая цепь, 140 А 100 мс цепь сигнализации, 100 А 1 с цепь сигнализации, 1100 А <= 40 °C 1 с силовая цепь, 135 А <= 40 °C 10 мин силовая цепь - соответствующий номинал предохранителя: 200 А gG в <= 690 V координация тип 1 для силовая цепь, 10 А gG для цепь сигнализации в соответствии с IEC 60947-5-1, 160 А gG в <= 690 V координация тип 2 для силовая цепь - [Ui] номинальное напряжение изоляции: 600 В для силовая цепь сертификации CSA, 600 В для цепь сигнализации сертификации CSA, 600 В для цепь сигнализации сертификации UL, 690 В для цепь сигнализации в соответствии с IEC 60947-1, 1000 В для силовая цепь в соответствии с IEC 60947-4-1, 600 В для силовая цепь сертификации UL - электрическая износостойкость: 1.2 млн. циклов 95 А AC-3 при Ue <= 440 V, 1.3 млн. циклов 125 А AC-1 при Ue <= 440 V - мощность, рассеиваемая одним полюсом: 7.2 Вт AC-3, 12.5 Вт AC-1 - защитная крышка: с - тип блокировки: механический - монтажная опора: монтаж на панель, рейка - стандарты: IEC 60947-4-1, IEC 60947-5-1, UL 508, CSA C22.2 № 14, EN 60947-4-1, EN 60947-5-1 - сертификация продукта: CCC, BV, DNV, GL, GOST, LROS (Lloyds register of shipping), RINA - присоединения: силовая цепь : разъем 2 кабель (-и) 4...16 мм? - жесткость кабеля: гибкий - с кабельный наконечник, силовая цепь : разъем 2 кабель (-и) 4...25 мм? - жесткость кабеля: жесткий кабель - без кабельный наконечник, цепь управления : винтовой зажим 1 кабель (-и) 1...4 мм? - жесткость кабеля: гибкий - без кабельный наконечник, силовая цепь : разъем 1 кабель (-и) 4...50 мм? - жесткость кабеля: гибкий - без кабельный наконечник, силовая цепь : разъем 1 кабель (-и) 4...50 мм? - жесткость кабеля: гибкий - с кабельный наконечник, силовая цепь : разъем 2 кабель (-и) 4...25 мм? - жесткость кабеля: гибкий - без кабельный наконечник, цепь управления : винтовой зажим 1 кабель (-и) 1...2,5 мм? - жесткость кабеля: гибкий - с кабельным наконечником, цепь управления : винтовой зажим 2 кабель (-и) 1...2,5 мм? - жесткость кабеля: гибкий - с кабельный наконечник, цепь управления : винтовой зажим 2 кабель (-и) 1...4 мм? - жесткость кабеля: гибкий - без кабельный наконечник, силовая цепь : разъем 1 кабель (-и) 4...50 мм? - жесткость кабеля: жесткий кабель - без кабельный наконечник, цепь управления : винтовой зажим 1 кабель (-и) 1...4 мм? - жесткость кабеля: жесткий кабель - без кабельный наконечник, цепь управления : винтовой зажим 2 кабель (-и) 1...4 мм? - жесткость кабеля: жесткий кабель - без кабельный наконечник - момент затяжки: силовая цепь : 9 Нм - разъем - с помощью отвертки плоск. ? 6 - ? 8 мм, силовая цепь : 9 Нм - разъем шестигранный 4 мм, цепь управления : 1.2 Н-м - винтовой зажим - с помощью отвертки плоск. ? 6 мм, цепь управления : 1.2 Н-м - винтовой зажим - с помощью отвертки Philips No 2 - время срабатывания: 20...35 мс включение, 6...20 мс отключение - безопасный уровень надежности: B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1, B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1 - механическая износостойкость: 4 млн. циклов. Преимущества: .. применения: .. Преимущества: • номинальный ток от 9 до 150А (АС3), • номинальное напряжения -690В;. • температура окружающей среды при работе от -50?С до+60?С;. • встроенные дополнительные контакты мгновенного типа 1НО+1НЗ;. • количество полюсов-3 или 4;. • широкий диапазон управляющего напряжения;. • безвинтовое крепление на 35-мм рейку или крепление на винтах;. • запатентованная концепция клеммных зажимов EverLink (от 40 до 65A). • система S-образных шин (позволяет быстро соединять аппараты, установленные. • в ряд на одной монтажной рейке) (от 40 до 65A). • Категории применения АС3,АС1,АС4,DC. Типы присоединения: винтовые, пружинные, втычные, с кабельными наконечниками.. применения: • пассажирские лифты, подъемники и лифты для товаров;. • системы обогрева, системы вентиляции и охлаждления;. • освещение;. • гаражные ворота, автоматические двери;. • автомобильные мойки;. • насосные станции, бассейны;. • погрузчики;. • конвейеры;. • и многое другое..
Функционал. назначение/применение
Реверсивный контактор
Номин. коммутируем. мощность при AC-3, 400 В
45
Номин. раб. ток Ie при AC-3, 400 В
95
Номин. напряжение питания цепи управления Us AC 50 Гц
от от 110 до 110 до 110
Номин. напряжение питания цепи управления Us AC 60 Гц
от от 110 до 110 до 110
Степень защиты (IP)
IP20
Тип подключения силовой электрич. цепи
Винтовое соединение
Тип напряжения управления
AC
44.8
Функционал. назначение/применение
Реверсивный контактор
Номин. коммутируем. мощность при AC-3, 400 В
45кВт
Номин. раб. ток Ie при AC-3, 400 В
95А
Номин. напряжение питания цепи управления Us AC 50 Гц
110...110
Номин. напряжение питания цепи управления Us AC 50 Гц (до)
110
Номин. напряжение питания цепи управления Us AC 60 Гц
110...110
Номин. напряжение питания цепи управления Us AC 60 Гц (до)
110
Степень защиты (IP)
IP20
Тип подключения силовой электрич. цепи
Винтовое соединение
Тип напряжения управления
AC
Степень защиты (NEMA)
Прочее
Номинальная рабочая мощность NEMA
44.8
Сертификат (2.3 Мб)
Сертификат соответствия требованиям Технического регламента Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования"
Сертификат (4.7 Мб)
Свидетельство об одобрении типа изделия Российского речного регистра
Сертификат (982 Кб)
Разрешение на применение технических устройств и материалов на опасных производственных объектах
Сертификат (877 Кб)
Сертификат соответствия требованиям Технического регламента Таможенного союза ТР ТС 020/2011 "Электромагнитная совместимость технических средств"
Сертификат (1 Мб)
Сертификат соответствия требованиям Технического регламента Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования"
Сертификат (840 Кб)
Свидетельство о типовом одобрении Российского морского регистра судоходства
Сертификат (304 Кб)
Свидетельство о типовом одобрении Российского морского регистра судоходства
