Технические характеристики

Номин. продолжительный ток Iu

100

Количество полюсов

Номин. раб. напряжение

от от 690 до 690 до 690В

Условный номин. ток короткого замыкания Iq

150

Степень защиты (IP), передняя сторона

IP30

Количество вспомогат. переключающих контактов

100

С блокировкой/запираемый (-ая)

Да

Моторный привод встроенный

Нет

Тип подключения силовой электрич. цепи

Винтовое соединение

Пригоден в качестве устройства аварийной остановки

Нет

Тип элемента управления

Ручка-переключатель поворот.

Пригоден в качестве главного выключателя

Да

Компактная версия выключателя-разъединителя

Да

Пригоден в качестве предохранительного выключателя

Нет

Пригоден в качестве сервисного выключателя

Да

Номин. кратковременно выдерживаемый ток Icw

1.8

Цвет рукоятки/управляющего элемента

Черный

Подходит для напольного монтажа

Да

Подходит для фронтал. монтажа через 4 отверстия

Да

Подходит для фронтал. монтажа в центре

Нет

Подходит для установки в распределит. щит

Да

Подходит для промежуточного монтажа

Нет

Макс. допустимое раб. напряжение Ue AC

690

Моторный привод опционально

Да

Напряжение дополнит. расцепителя

Да

Конструкция прибора

Встраив. устройство фиксированной установки

Номинальный постоянный ток при AC-21, 400 В

100

Реверсивный переключатель

Нет

Технические характеристики ETIM

Количество вспомогат. нормально разомкнутых (НО) контактов

Количество вспомогат. нормально замкнутых (НЗ) контактов

Номин. продолжительный ток Iu

100А

Количество полюсов

Номин. раб. напряжение

690...690В

Номин. раб. напряжение (до)

690

Условный номин. ток короткого замыкания Iq

150кА

Степень защиты (IP), передняя сторона

IP30

Количество вспомогат. переключающих контактов

Количество выключателей/ переключателей

С блокировкой/запираемый (-ая)

Нет

Моторный привод встроенный

Нет

Тип подключения силовой электрич. цепи

Винтовое соединение

Пригоден в качестве устройства аварийной остановки

Нет

Тип элемента управления

Ручка-переключатель поворот.

Пригоден в качестве главного выключателя

Нет

Компактная версия выключателя-разъединителя

Нет

Пригоден в качестве предохранительного выключателя

Нет

Пригоден в качестве сервисного выключателя

Нет

Номин. кратковременно выдерживаемый ток Icw

1.8кА

Цвет рукоятки/управляющего элемента

Черный

Подходит для напольного монтажа

Нет

Подходит для фронтал. монтажа через 4 отверстия

Нет

Подходит для фронтал. монтажа в центре

Нет

Подходит для установки в распределит. щит

Нет

Подходит для промежуточного монтажа

Нет

Макс. допустимое раб. напряжение Ue AC

690В

Моторный привод опционально

Нет

Напряжение дополнит. расцепителя

Нет

Конструкция прибора

Встраив. устройство фиксированной установки

Номинальный постоянный ток при AC-21, 400 В

100

Реверсивный переключатель

Нет

Номинальный постоянный ток при AC-23, 400 В

100

3П NSX100NA; ВЫКЛ.НАГР.

Код товара

906-95

Артикул

LV429629

Марка

Schneider Electric

9720 ₽

Под заказ

Расширенный обмен / возврат

Вы можете вернуть или обменять купленный товар в течение 60 дней с момента покупки.

Экспресс-доставка

При наличии на нашем складе, отправим в тот же день Яндекс.Доставкой.

Официальный дилер

У всех товаров есть гарантия производителя.

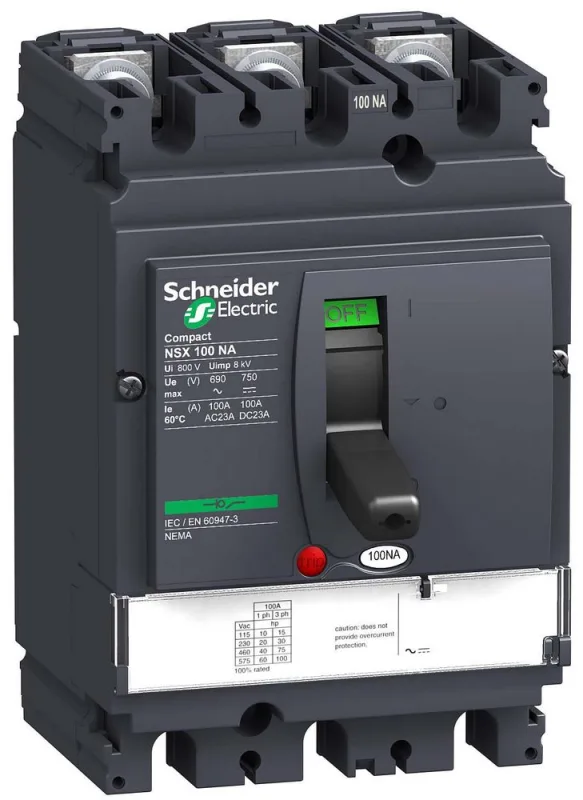

Выключатель-разъединитель Compact NSX100NA Schneider Electric, 3P, номинальный ток 100 А, ШхВхГ - 116x193x142 мм; стационарный, монтаж - на плате.
Выключатели-разъединители Compact NSX имеют встроенную самозащиту от высоких токов КЗ.
Выключатели-разъединители используют те же аксессуары и имеют те же возможности подключения, что и автоматические выключатели Compact NSX. Возможна взаимная блокировка выключателя-разъединителя с другим выключателем для реализации ввода резерва.

Файлы для скачивания

Сертификат (1.3 Мб)

Сертификат соответствия требованиям Технического регламента Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования"

Сертификат (408 Кб)

Сертификат (2.2 Мб)

Технические страницы (4.1 Мб)
