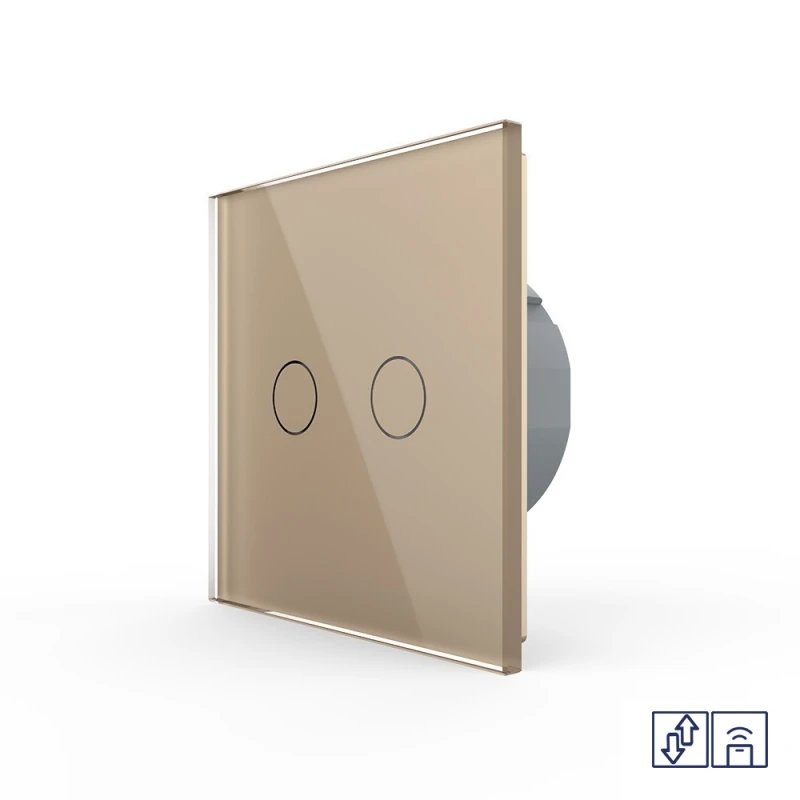

Сенсорный радиоуправляемый выключатель для жалюзи Livolo 2 клавиши 1 модуль Золотой

Обновленная версия модели VL-C702WR-13 поставляется под артикулом VL-C702NWR-2AG

Сенсорный выключатель для штор с функцией радиоуправления со стеклянной лицевой панелью LIVOLO VL-C702WR-13 золотого цвета используется для управления двигателями с подачей питания 220В с помощью пульта ДУ. Работает в режиме открыть/закрыть. Выключатель с сухим контактом.

Данная модель может использоваться для управления двигателями с подключением через RJ разъемы RJ-9(4P4C), RJ-11(6P4C), но лучше использовать двухлавишную сенсорную кнопку с сухим контактом, т.к. для таких двигателей необходима подача импульсного сигнала.

Открытие/Закрытие моторизированных штор осуществляется одним легким прикосновением. Мягкая светодиодная подсветка позволит с легкостью найти выключатель в темном помещении.

Для управления шторами с пульта ДУ, выключатель необходимо подключить к пульту дистанционного управления LIVOLO VL-RMT-02 (VL-XR002-S70) или VL-RMT-04 (VL-XR004-LS70). Пульт приобретается отдельно. С пультами других производителей не работает.

Выключатель с сухим контактом. Для подключения требуется фаза и ноль переменного тока 110-250 В, 50-60 Гц.
Устанавливается в круглый подрозетник в комплекте со стеклянной лицевой панелью (в комплекте).

Эксплуатация

1. Выключатель имеет два сенсора. Первый отвечает за открытие/подъем, второй за закрытие/спуск. Коснитесь сенсора - штора начнет двигаться. Ещё раз прикоснетесь к этому же или другому сенсору - штора остановится.
2. Если моторизированный карниз, штора, жалюзи в течение 90 секунд не доедет до выставленного на моторе конечного положения открыто/закрыто, то выключатель сам отключится.
3. Выключатель имеет двухцветную светодиодную подсветку клавиши. Красный цвет - выключатель включен (в момент прикосновения к сенсору), синий цвет - выключен.
4. Рабочее напряжение: 110-250 В, 50-60 Гц.
5. Мощность нагрузки: до 1000 Вт/Клавиша. Выключатель может немного нагреваться, когда включен.
6. Избегайте использования нагрузок, превышающих номинальный выходной ток 5 А/Клавиша.
7. Имеет защиту от одновременного нажатия двух сенсоров.
8. Если выключатель не работает должным образом, отключите питание на 1 минуту, а затем снова включите.
9. Срок службы: >20 лет. Гарантия 12 мес.

Дистанционное управление

Радиоуправление выключателя осуществляется с помощью пульта дистанционного управления LIVOLO VL-RMT-02 (VL-XR002-S70) или VL-RMT-04 (VL-XR004-LS70). С пультами других производителей не работает.
Пульт в комплект не в ходит, приобретается отдельно.

Синхронизация - подключение пульта к выключателю

1. Прикоснитесь к сенсору выключателя. Удерживайте палец до звукового сигнала (примерно 4-5 секунд), или пока не начнет мигать подсветка. Уберите палец из зоны сенсора.
2. Нажмите кнопку на пульте. Каждая кнопка подключается отдельно.

Сброс синхронизации

1. Прикоснитесь к сенсору выключателя и удерживайте до второго звукового сигнала (примерно 10 секунд).
2. Синхронизация сброшена.

Комплектация

• Механизм выключателя.
• Металлический суппорт для крепления.
• Стеклянная панель.

Монтаж

Установка выключателей производится после завершения чистового этапа отделочных работ. В противном случае в них может попасть строительная пыль, клей, краска и др., что приведет к выходу механизма из строя. Не является гарантийным случаем!

1. Достаньте комплектующие из упаковки.
2. Обязательно отключите питание перед установкой.
3. Поместите механизм выключателя в металлический суппорт.
4. Подсоедините провода. Подключение должно выполнятся строго со схемой подключения. К клемме N/G подключается ноль, а к COM фаза - питание выключателя. К клемме L - питание для нагрузки. К клеммам L1 и L2 подключается нагрузка - соединительные провода от двигателя (движение по/против часовой стрелки соответственно). Затяните клеммы.
5. Зафиксируйте механизм в подрозетнике с помощью винтов. Монтаж осуществляется в круглую монтажную коробку (подрозетник) с минимальной глубиной 40 мм. и диаметром 65-70 мм. Межцентровое расстояние для крепёжных винтов должно составлять не менее 60 мм.
6. Установите стеклянную панель.
   В комплекте, устанавливается на обесточенный выключатель.
7. Подайте питание на выключатель. Подождите 15-30 сек.

Меры предосторожности

Чтобы не получить травму и не повредить выключатель, внимательно прочтите все инструкции.

1. Не устанавливайте изделие в местах с высокой температурой, сильным светом и сильными магнитными полями, а также в других суровых условиях, например, вблизи источников огня.
2. Неправильное использование изделия может легко привести к его повреждению или поставить под угрозу личную безопасность и безопасность имущества.
3. Потребитель несет ответственность за любой личный и имущественный ущерб, возникший в результате неправильного использования продукта в соответствии с руководством пользователя.
4. Категорически запрещается разбирать выключатель.
5. Избегайте использования нагрузок, превышающих номинальный выходной ток выключателя.
6. Следует избегать интенсивных физических действий, включая стуки, бросания, топтание, сдавливание и т. д.
