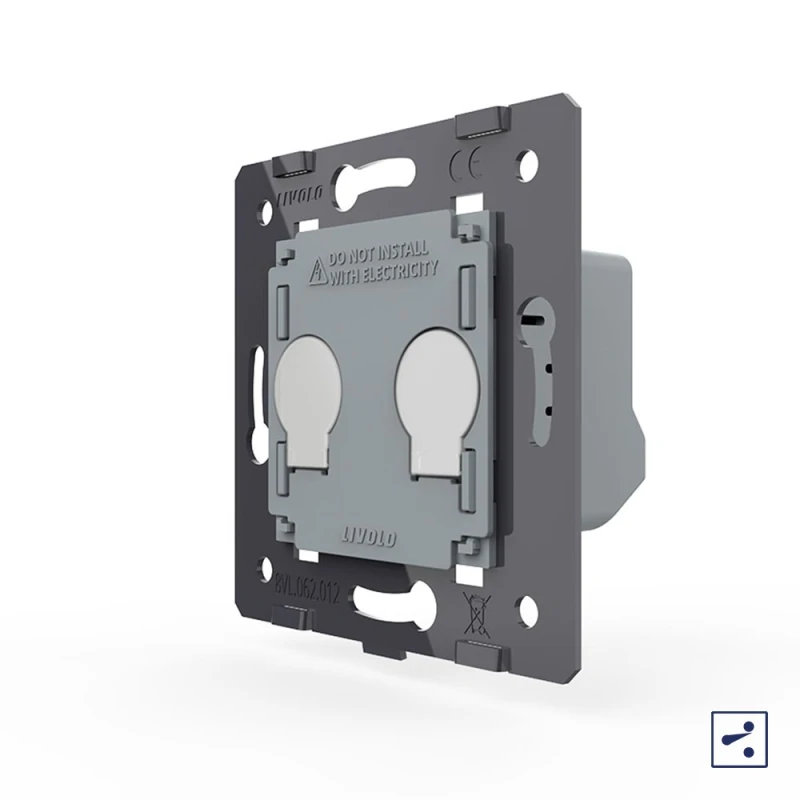

Двухклавишный проходной сенсорный выключатель Livolo (механизм)

Механизм двухклавишного проходного/перекрестного сенсорного выключателя LIVOLO VL-FC2S-2G позволяет управлять освещением двумя линиями нагрузки из двух или трех мест. При подключении 4-х и более выключателей в одну цепь управления, может происходить сбой в их работе.

Синхронизация

Функция проходного выключателя будет работать только после синхронизации. Без синхронизации работает только Главный выключатель.

1. Прикоснитесь к сенсору Главного выключателя. Удерживайте палец до звукового сигнала (примерно 4-5 секунд), или пока не начнет мигать подсветка. Уберите палец из зоны сенсора.
2. Прикоснитесь к сенсору Второстепенного выключателя для синхронизации.

Сброс синхронизации

1. Прикоснитесь к сенсору Главного выключателя и удерживайте до второго звукового сигнала (примерно 10 секунд).
2. Синхронизация сброшена.

Монтаж

Установка выключателей производится после завершения чистового этапа отделочных работ. В противном случае в них может попасть строительная пыль, клей, краска и др., что приведет к выходу механизма из строя. Не является гарантийным случаем!

1. Достаньте комплектующие из упаковки.
2. Обязательно отключите питание перед установкой.
3. Поместите механизм выключателя в металлический суппорт.
4. Подсоедините провода. Подключение должно выполнятся строго со схемой подключения. К клеммам L1 и L2 выключателя подключается нагрузка (соединительные провода от источника освещения - ноль), к клемме L подается питание (фаза). Все COM-порты должны быть соединены между собой. Затяните клеммы.
5. Зафиксируйте механизм в подрозетнике с помощью винтов. Монтаж осуществляется в круглую монтажную коробку (подрозетник) с минимальной глубиной 40 мм. и диаметром 65-70 мм. Межцентровое расстояние для крепёжных винтов должно составлять не менее 60 мм.
6. Установите стеклянную панель.
   В комплект не входит, устанавливается на обесточенный выключатель.
7. Подайте питание на выключатель. Подождите 15-30 сек.

Меры предосторожности

Чтобы не получить травму и не повредить выключатель, внимательно прочтите все инструкции.

1. Не устанавливайте изделие в местах с высокой температурой, сильным светом и сильными магнитными полями, а также в других суровых условиях, например, вблизи источников огня.
2. Неправильное использование изделия может легко привести к его повреждению или поставить под угрозу личную безопасность и безопасность имущества.
3. Потребитель несет ответственность за любой личный и имущественный ущерб, возникший в результате неправильного использования продукта в соответствии с руководством пользователя.
4. Категорически запрещается разбирать выключатель.
5. Избегайте использования нагрузок, превышающих номинальный выходной ток выключателя.
6. Следует избегать интенсивных физических действий, включая стуки, бросания, топтание, сдавливание и т. д.
