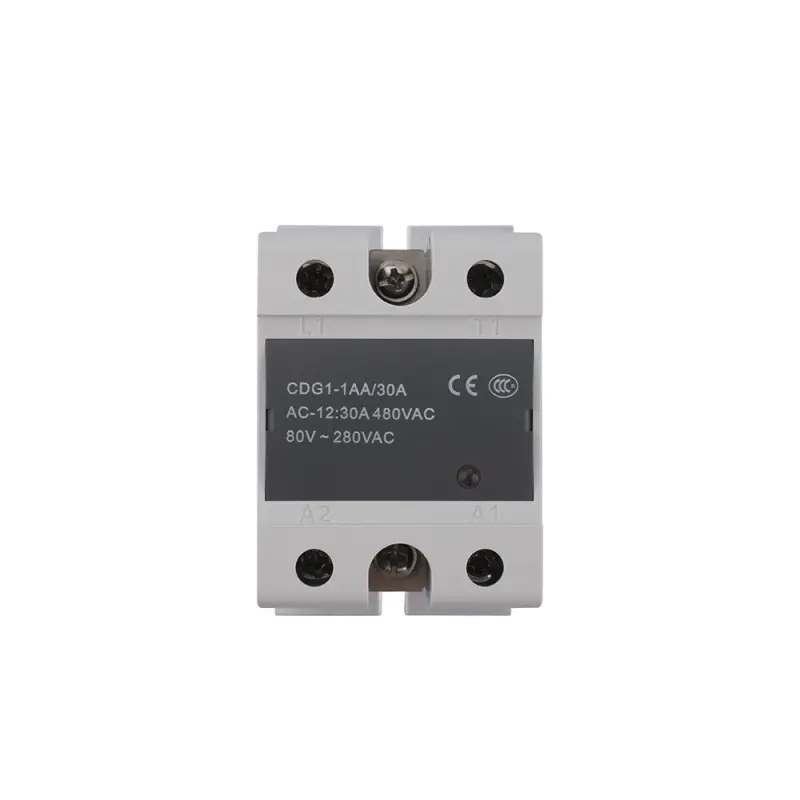

Твердотельное однофазное реле переменного тока 30A

Твердотельное однофазное реле переменного тока (плавный пуск) 30A LIVOLO предназначен для для коммутации мощной нагрузки с помощью небольшого управляющего сигнала. Расчет силы тока необходимого реле составляет 0,5А на 1м2 обогрева теплого пола. Например: 0.5Ах15м2=7,5А.

Твердотельное реле или модуль плавного пуска рекомендуется использовать с продукцией LIVOLO в следующих случаях:

• подключение светодиодной ленты с использование блока питания;
• с LED лампами, использующими ЛЭД драйвер (LED Driver);
• при подключении люминесцентной лампы с дросселем и стартером;
• при подключении теплого пола к терморегулятору LIVOLO с датчиком воздуха.

Сенсорный выключатель рассчитан на ток 5А.
Недобросовестные производители экономят на производстве, упрощают электронные схемы светильников. В момент включения такие светильники на долю секунды могут потреблять в 30-40 раз больше, чем обычно. Как следствие, контакты модуля реле выключателя не выдерживают такую нагрузку и могут слипнуться (в точке коммутации возникает небольшая искра как при сварке), после чего выключить свет не получится.

При использовании механических выключателей пользователь даже не заметит, что контакты "залипли", т.к. силой нажатия руки они оторвутся друг от друга.
Совсем другое дело это миниатюрный модуль реле, который не наделен такой силой, как рука взрослого человека.

При использовании качественных светильников производитель позаботился о том, чтобы светильник был безопасен для связанной с ним электроники.

Плавный пуск позволяет ограничить ток в начальный момент и исключить выход из строя сенсорных выключателей.

Реле монтируется перед нагрузкой в сеть 220 вольт в разрыв одного из проводов (последовательно с нагрузкой).

Монтаж

Все работы проводить только при полном снятии напряжения cо всех токоведущих частей, находящихся в зоне работ.
Неправильные установка и использование могут повлечь риск поражения электрическим током или пожара.

1. Достаньте комплектующие из упаковки.
2. Обязательно отключите питание перед установкой.
3. Поместите механизм в металлический суппорт.
4. Подсоедините провода. Подключение должно выполнятся строго со схемой подключения. Затяните клеммы.
5. Зафиксируйте механизм в подрозетнике с помощью винтов. Монтаж осуществляется в круглую монтажную коробку (подрозетник) с минимальной глубиной 40 мм. и диаметром 65-70 мм. Межцентровое расстояние для крепёжных винтов должно составлять не менее 60 мм.
6. Установите стеклянную рамку.
   В комплект не входит.
7. Подайте питание.

Меры предосторожности

1. Потребитель несет ответственность за любой личный и имущественный ущерб, возникший в результате неправильного использования продукта в соответствии с руководством пользователя.
2. Следует избегать интенсивных физических действий, включая стуки, бросания, топтание, сдавливание и т. д.
