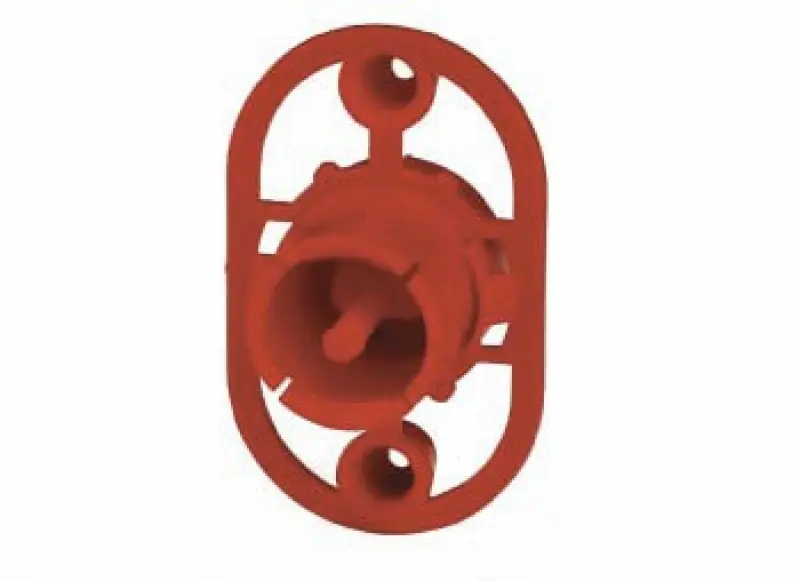

Назначение: аксессуар для концевой пристыковки гофрированных труб к опалубке, позволяет организовать вывод канала для электропроводки из монолита.
Отличительные особенности:
- Материал: полипропилен
- Температура монтажа: от -25°С до +100°С
- Имеется фиксатор для крепления протяжки
Ознакомьтесь с характеристиками концевых втулок DKC и узнайте, как правильно их монтировать.
Втулки концевые для заливки в бетон
Габаритные размеры концевых втулок
| Артикул | ∅ гофр. трубы, мм | Геометрические размеры, мм | ||||
| A | B | C | E | F | ||
| 59389 | 16 и 25 | 53 | 33 | 28 | 8 | 6 |
| 59390 | 20 и 32 | 65 | 40 | 33 | 9 | 7 |
Монтаж концевой втулки
 |
 |
 |
|
1. Собрать втулку Втулка состоит из 2-х частей, соединённых технологической перемычкой. |
2. Закрепить втулку на опалубке Крепление при помощью гвоздей, шурупов, клея, либо другим способом, обеспечивающим надёжное крепление крышки на опалубке. |
3. Закрепить протяжку в фиксаторе втулки Фиксатор имеет отверстие для крепления металлической протяжки. |
 |
 |
 |
|
4. Защёлкнуть трубу на втулку В зависимости от диаметра, трубы фиксируются внутри либо снаружи втулки. |
5. Замонолитить При заливке избегать прямых попаданий струй бетона на втулку. |
6. Выломать защитную мембрану Канал готов для протяжки кабеля. |
