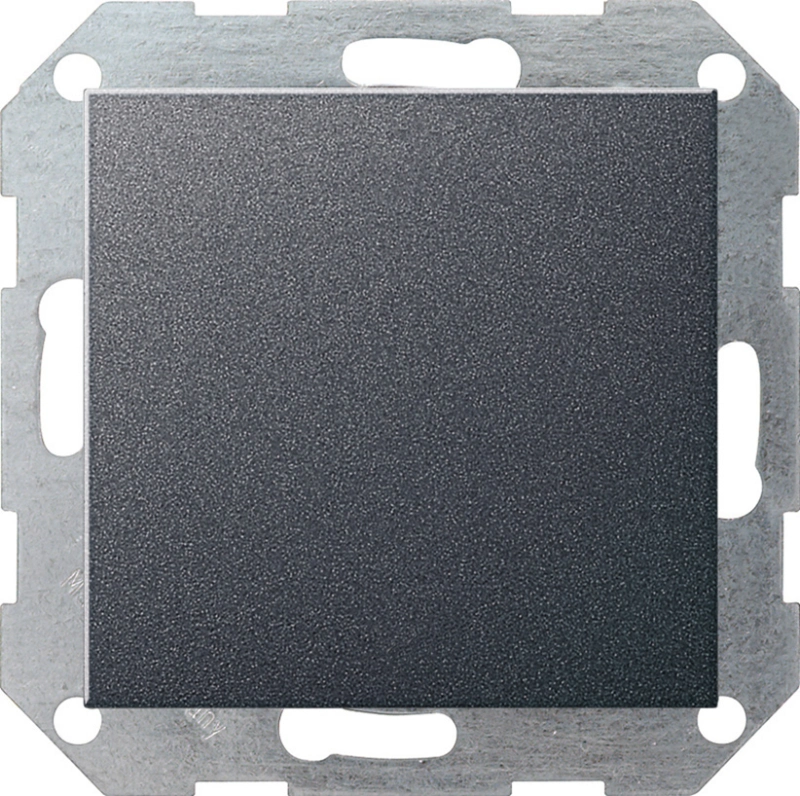

Многофункциональнаяладка Instabus KNX/EIB (антpацит )

Категория: отопление, кондиционирование, вентиляция
Тип устройства: термостат
Многофункциональная накладка совмещает в одном устройстве шинный контроллер скрытого монтажа, термостат для помещений и бинарные входы. Многофункциональная накладка поставляется в комплекте с шинным контроллером. К бинарным входам может подключаться до aетыpех устройств с беспотенциальными контактами. Контакт 1 может использоваться для подключения внешнего температуры, инсталлированного в пол. Два других контакта могут выступать в качестве коммутирующих выходов (с максимальной силой тока до 0,8 мА на каждый выход).
Функция термостата служит для регулирования температуры в отдельном помещении. Термостат измеряет текущую комнатную температуру с помощью внутреннего или внешнего датчика температуры и сравнивает ее с заданным пороговым значением температуры. Может осуществляться управление сервоприводом как с непрерывным, так и с дискретным сигналом управления. Многофункциональная накладка не имеет никаких элементов управления и индикации. Настройку параметров и программирование устройства рекомендуется осуществлять при помощи ПО ETS версии 3.0d. При подключении дополнительных устройств к бинарным входам/выходам рекомендуется применять разветвительную коробку.
Термостат:

•  5 режимов работы: "режим комфорт", "ожидание", "ночь", "защита от заморозков/перегрева", блокировка термостата (например, при достижении "точки росы")
•  функции управления температурой: нагрев, охлаждение, нагрев и охлаждение, основной и дополнительный нагрев, основное и дополнительное охлаждение
•  предустановленные параметры управления для наиболее распространенных устройств обогрева и охлаждения
•  возможно отключение термостата в "точке росы" или блокировка термостата и его настроек
•  режим автоматической защиты от замерзания (определение
• резкого снижения температуры) без оконного контакта
•  функция защиты клапана (клапан автоматически открывается
• каждые 24 часа)
•  Режимы регулирования: постоянное PI-регулирование, переключаемое PI-регулирование и переключаемое двухточечное регулирование (Вкл./Выкл.)
•  измерение температуры внешним и внутренним датчиком (в случае больших помещений вычисляется среднее значение температуры)

Входы:

•  каждый из входов может быть индивидуально настроен на выполнение функций: включение/выключение, регулировка яркости, управление жалюзи и передача значений
•  объект блокировки отдельных входов
•  возможность настройки реакции каждого из входов при возобновлении подачи шинного напряжения
•  ограничение скорости передачи телеграмм
•  функция включения/выключения: два независимых объекта переключения для каждого из входов, с возможностью назначения функций для переднего и заднего фронта импульса (ВКЛ, ВЫКЛ, ПЕPЕКЛ, нет функции)
•  функция регулировки яркости: управление при помощи одной/ двух клавиш, изменение времени переключения между режимами регулировки яркости и включения/выключения, регулируемый уровень яркости включения, возможны посылка телеграммы "Стоп" и повтор телеграммы
•  функция управления жалюзи: настраиваемая функция для переднего фронта импульса (нет функции, ВВЕPХ, ВНИЗ, ИЗМЕНЕНИЕ ДВИЖЕНИЯ), изменение способа движения (ШАГ- ДВИЖЕНИЕ-ШАГ или ДВИЖЕНИЕ-ШАГ), изменение времени переключения между режимами кратковременного и продолжительного движения, настройка времени движения жалюзи
•  функция передачи значений и дополнительного устройства организации световых сцен: выбор управляющего устройства (кнопочный выключатель с нормально разомкнутым или нормально замкнутым контактом), передача значения по переднему фронту импульса, изменение передаваемого значения при продолжительном нажатии на кнопку, функция дополнительного устройства организации световых сцен с/без функции сохранения
•  функция внешнего датчика температуры: на один из входов устройства может подключаться внешний датчик температуры

Выходы:

•  2 независимых выхода (опционально)

Длина проводов на входе/ выходе: до 5 метров
Длина провода до внешнего датчика температуры: до 50 метров
Диапазон рабочих температур: от -5°С до +45°С
Класс защиты: IP 20

Внешний датчик температуры 1493 00 → стр. 359.
